■DH61F-40P 低溫止回閥 | ||||||
| ||||||
主要技術參數： | ||||||
公稱通徑： | 10~200mm | |||||
公稱壓力： | 4.0MPa | |||||
適用介質： | LNG、LO2、LN2、LAr | |||||
適用溫度： | -196℃~+80℃ | |||||
密封副形式： | 軟密封 | |||||
連接形式： | 插焊 | |||||
主要零件材料： | ||||||
閥體： | CF8 | |||||
閥蓋： | 復合件 | |||||
閥頂： | 06Cr19Ni10+PCTFE | |||||
密封圈： | PCTFE | |||||

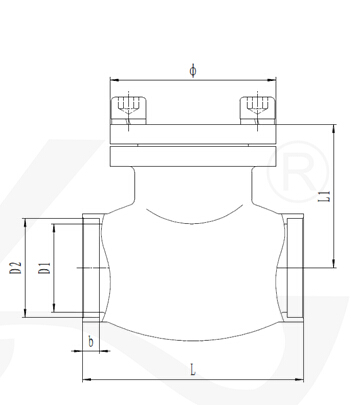

主要外形和連接尺寸（mm）
尺寸 產品代號 | DN | D1 | D2 | L | L1 | b |
350DX10 | 10 | 12 | 14.5 | 65 | 52 | 8 |
350DX15 | 15 | 15 | 18.5 | 65 | 52 | 8 |
350DX20 | 20 | 20 | 25.5 | 80 | 54 | 8 |
350DX25-1 | 25 | 25 | 32.5 | 90 | 65 | 8 |
350DX32 | 32 | 32 | 38.5 | 110 | 75 | 8 |
350DX40 | 40 | 40 | 45.5 | 110 | 75 | 8 |
350DX50 | 50 | 50 | 57.5 | 127 | 91 | 8 |
350DX65 | 65 | 65 | 70.5 | 180 | 94 | 15 |
350DX80 | 80 | 80 | 89.5 | 200 | 134 | 15 |
350DX100 | 100 | 104 | 108.5 | 220 | 138 | 15 |
350DX125 | 125 | 125 | 134.5 | 280 | 181 | 15 |
350DX150 | 150 | 150 | 159.5 | 350 | 167 | 15 |
350DX200 | 200 | 195 | 219.5 | 590 | 236 | 20 |
